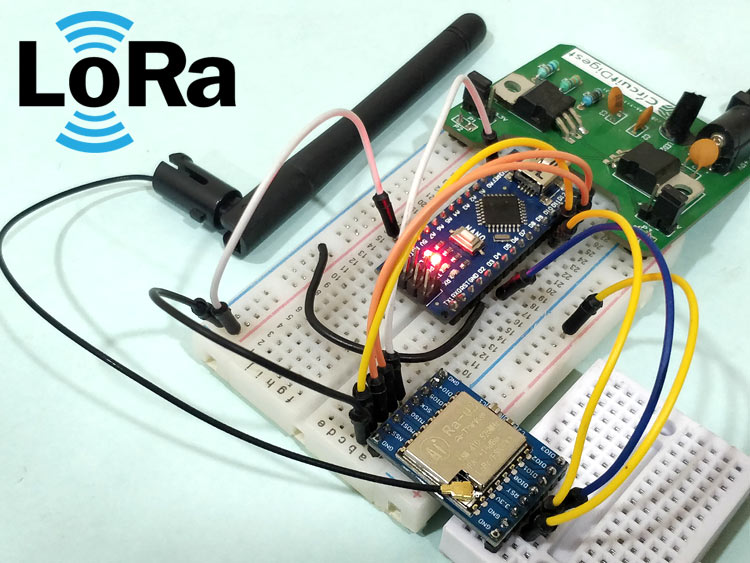

Giao tiếp Module SX1278 LoRa (Ra-02) với Arduino

9

Giao tiếp Module  SX1278 LoRa (Ra-02) với Arduino

Transmitting side - Kết nối LoRa SX1278 với Arduino UNO

Đối với phía truyền, chúng tôi sẽ sử dụng Arduino UNO với mô-đun LoRa của chúng tôi . Sơ đồ mạch để kết nối Arduino UNO với LoRa được hiển thị bên dưới

Mô-đun LoRa bao gồm 16 chân với 8 chân mỗi bên. Trong số 16 chân này, sáu chân được sử dụng bởi các chân GPIO, từ DIO0 đến DIO5 và bốn chân được sử dụng bởi các chân Nối đất. Mô-đun hoạt động ở 3.3V và do đó chân 3.3V trên LoRa được kết nối với chân 3.3v trên bảng Arduino UNO. Sau đó, chúng ta kết nối chân SPI trên LoRa với chân SPI trên Arduino Board như hình trên. Bạn cũng có thể sử dụng bảng bên dưới để đảm bảo kết nối được thực hiện chính xác
